信號發生器輸出電壓不對怎么調整?
發布時間： 2021-11-03 瀏覽次數: 作者：邁昂科技

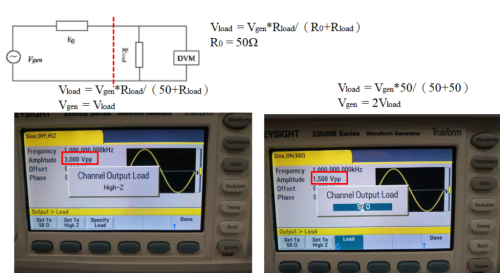

如下圖所顯示虛線左側為信號發生器內部等效電路，為一個電壓源及一個一般為50Ω的內阻構成，虛線右側為輸出端，接了一個輸出負載；函數發生器產生的電動勢并不是完全加在輸出負載上，而是等效為一個分壓電路，公式如下圖詳細說明介紹。
Vgen為函數發生器事實上輸出電動勢，Vload為負載分到的電壓，R0為函數發生器內阻，Rload為輸出負載。
而設定為50Ω時，函數發生器事實上輸出值是屏幕顯示的Amplitude的2倍，如下圖。
輸出阻抗設定為50Ω時，我們想要輸出振幅為1.5V的波形，事實上輸出測出的振幅為3V左右，這是為什么呢？
這是因為輸出阻抗設定為50Ω時，函數發生器認為輸出端接了一個50Ω左右的輸出負載，構成了分壓電路，為了使輸出能達到1.5V，函數發生器事實上輸出電動勢得達到3V后，接入的一個50Ω的輸出負載才能分得1.5V左右的電壓。為此我們在輸出端接入51Ω左右的負載，輸出波形振幅就和設定的Amplitude一致了，如下圖。
因此，一般情況下，應把輸出阻抗outputload設定為High-Z模式，防止輸出電壓過高損壞被測物。
1、如果是接電阻：
倘若接50歐姆負載，就要設定OutputChannelLoad為50歐姆。
倘若接高阻負載，就要設定OutputChannelLoad為高阻。
2、如果是接無損傳輸線：依賴于是否加端接：
倘若末端加了端接，就要設定輸出為50歐姆。
倘若末端沒有端接，就要設定高阻。
可以把無損耗的傳輸線，當做透明的。只是把電壓從一個地方傳到另外一個地方。
這結論的是基于信號源內阻是50歐姆得出的。（即源端端接）
事實上從傳輸線理論來說，針對電平傳輸來說，無損傳輸線都是透明的，不恰當的端接只是產生了過沖和振鈴，電平都相當于把目的端直接連接到源端。
