頻率響應分析儀的工作原理及功能介紹，那么接下來小編為大家詳細的介紹一下吧！

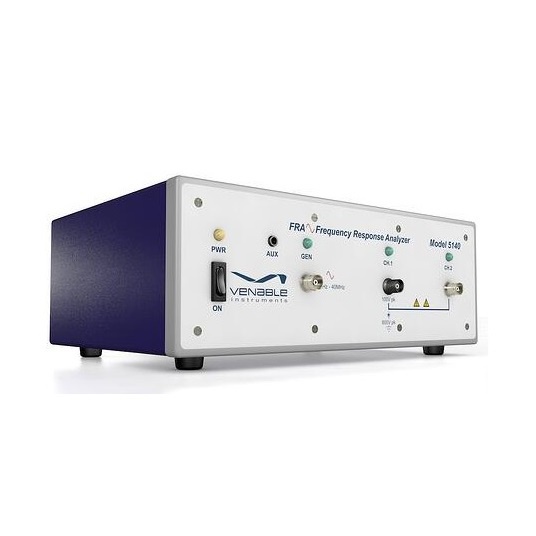

　　   頻率響應分析儀是結合了新的模擬和數字技術，以及先進的數字信號處理技術（DSP），以提供多樣化測試與分析功能。這一個綜合性軟硬件系統具有非常精密的測試功能，具有10μHz至40MHz的頻寬和2個隔離輸入端，并受到保護，峰值電壓不超過600V。

        儀器設備包含了新的CPLD技術，用于釋放處理器的功率，從而執行所有數據采集和分析功能，獨立處理器處理所有通信功能，優良的性能來源于使用CPLD內部存儲器，實現處理器與模擬硬件之間的異步緩沖，頻率響應分析儀對兩個輸入端執行同步分析，可靠地收集所有數據，它是真正的多功能儀器設備，通過堅固的便攜式工具箱（僅重12磅），幫助您實現各種應用，獲取用于生產、研發實驗室、學術或現場操作的速度和技術。

　　頻率響應分析儀通過行業標準IEEE-488接口運行，可導入/導出來至MATLABTM和Excel，并以.jpeg文件格式保存波德/阻抗圖，導出來的圖片可用于圖片展示軟件或保存文件，進行離線數據處理，頻率響應分析儀是您目前用于測量相位/增益和阻抗的完整、且易用的系統。

　　頻率響應分析儀的主要功能是測量待測物在頻域上的特性，了解其性能及穩定性，并可輔助控制線路的設計。其工作原理是藉由輸入一個頻率變化的掃描訊號，并于系統的特定點，量測所造成的影響，藉此導出來待測物在不同頻率的響應特性，除此之外測試系統的頻率響應外，控制軟件還包括了控制線路輔助設計和頻域運算功能。

     針對電源供應器的控制補償，提供了常用的三種線路，使用者可依照其電源供應器的控制方式，選擇適合的線路種類。先量測系統原來的頻率響應后，設定預計的設計目標：相位邊限及交越頻率等，軟件即可自動運算出控制線路中適合的電阻及電容值，使用者再加以實際驗證即可，頻率響應分析儀這個功能更可幫設計者大大節省大量的時間，還能達到優化的設計結果。
