- 名稱：MS系列大功率機柜式程控直流電源
- 型號：MS系列
- 品牌：Magna-Power
- 描述：Magna-Power MS系列電源均標配隔離37-pin外部1/O接口、RS232、遠程接口軟件和IVI驅動器，可集成到多種編程環...
服務熱線：0755-86185757
MS系列與TS系列具有相同的電力運行模塊，但安裝在機柜式控制柜里，并可擴展至更高的功率等級。現有MS系列型號涵蓋非常廣的輸出范圍，從5Vdc至4,000Vdc(浮地)電壓以及最高4,500Adc的電流。30kW 型號可用于31.5”(80.0 cm) 高的機柜，而45kW～75kW型號可用于51”(129.5cm) 高的機柜；所有機柜均配備腳輪。此外，還有幾種特殊的低壓、高電流型號，能夠為這些需求提供具有更低成本的解決方案。所有MS系列電源均標配隔離37-pin外部1/O接口、RS232、遠程接口軟件和IVI驅動器，可集成到多種編程環境中。

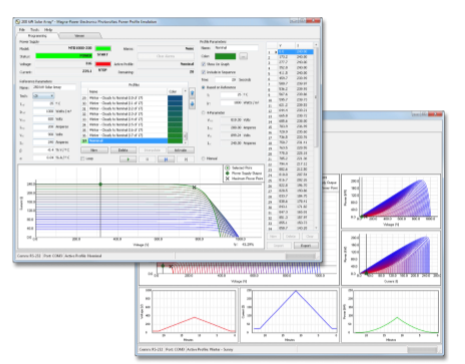

光伏分布模擬（PPPE）軟件根據用戶定義的參數自動計算太陽能陣列電壓和電流分布。這些分布信息將按順序發送至麥格納電子設備公司的電源， 可模擬所定義的特性。用戶可在給定時間段內定義無*待模擬和排序的分布信息。
主要特性
根據參考參數自動進行電壓電流分布計算
? 根據用戶定義的功率通過功率分布圖自動進行排序
? 高級圖形查看器面板，查看圖形化分布視圖和實時輸出
? 與所有麥格納電子設備公司的MagnaDC程控直流電源兼容，并具備 調制力
? EN50530 V-I曲線生成模型 ? 曲線插補，以便平滑轉換
? LabVIEW中太陽能模擬功能的SCPI命令輸出
? 數據記錄
? 曲線輸入和輸出
具有以下功能：
1）建模和操作
2）基于太陽能光伏陣列參數的自動模式
3）基于4-參數的自動模式
主要特性
SCPI遠程編程API(應用程序界面)
高精度測量
主從式操作功能
遠地感應
37-pin外部模擬量l/O接口
RS232 接口
可選配以太網接口和GPIB接口
0-10V 外部模擬輸入
可編程設置保護限值
快速瞬態響應
遠程接口軟件
NI LabVIEWTM和IVI驅動器
聯鎖功能迅速切斷輸入
在美國設計和制造
可用選項
阻流二極管(+BD)
高隔離輸出(+ISO)
高轉換速率輸出(+HS)
IEEE-488 GPIB通信接口(+GPIB)
LXITCP/IP以太網通信接口(+LXI) 水冷(+WC)
|
型號
|
30KW
|
45kW
|
60KW
|
75kW
|
|
|
最大電壓
(Vdc)
|
最大電流
(Adc)
|
紋波
(mVrms)
|
效能
|
|
5
|
27002
|
36002
|
45002
|
N/A
|
50
|
84%
|
|
10
|
27002
|
3600
|
4500
|
N/A
|
40
|
87%
|
|
16
|
1800
|
2700
|
3600
|
4500
|
35
|
87%
|
|
20
|
1500
|
2250
|
3000
|
3750
|
40
|
88%
|
|
25
|
1200
|
1800
|
2400
|
3000
|
40
|
89%
|
|
32
|
900
|
1350
|
1800
|
2250
|
40
|
89%
|
|
40
|
750
|
1125
|
1500
|
1875
|
40
|
89%
|
|
50
|
600
|
900
|
1200
|
1500
|
50
|
89%
|
|
60
|
498
|
747
|
996
|
1245
|
60
|
90%
|
|
80
|
372
|
558
|
744
|
930
|
60
|
90%
|
|
100
|
300
|
450
|
600
|
750
|
60
|
90%
|
|
125
|
240
|
360
|
480
|
600
|
100
|
90%
|
|
160
|
186
|
279
|
372
|
465
|
120
|
90%
|
|
200
|
150
|
225
|
300
|
375
|
125
|
91%
|
|
250
|
120
|
180
|
240
|
300
|
130
|
91%
|
|
300
|
96
|
144
|
192
|
240
|
160
|
91%
|
|
375
|
78
|
117
|
156
|
195
|
170
|
92%
|
|
400
|
72
|
108
|
144
|
180
|
180
|
92%
|
|
500
|
60
|
90
|
120
|
150
|
220
|
92%
|
|
600
|
48
|
72
|
96
|
120
|
250
|
92%
|
|
800
|
36
|
54
|
72
|
90
|
300
|
92%
|
|
1000
|
30
|
45
|
60
|
75
|
350
|
92%
|
|
1250
|
24
|
36
|
48
|
60
|
375
|
92%
|
|
1500
|
19.8
|
27.7
|
39.6
|
49.5
|
400
|
92%
|
|
2000
|
15
|
22.5
|
30
|
37.5
|
450
|
92%
|
|
3000
|
9.6
|
14.4
|
19.2
|
24
|
500
|
92%
|
|
4000
|
7.2
|
10.8
|
14.4
|
18
|
550
|
92%
|
|
5000
|
6
|
9
|
12
|
15
|
1500
|
92%
|
|
6000
|
|
7.5
|
10
|
12.5
|
1700
|
92%
|
|
交流輸入電壓 (Vac)
|
每相輸入電流
(Aac)
|
|
|
208/240 Vac,3中
|
103
|
155
|
206
|
258
|
|
|
380/415 Vac,3中
|
57
|
85
|
113
|
141
|
|
|
440/480 Vac,3φ
|
49
|
73
|
98
|
122
|
|
