發布時間： 2023-06-08 瀏覽次數: 作者：邁昂科技
自2003年推出ATX2.0版的電源供應器（PSU）規范之后，電源標準一直沒有太大的改變。直到2022年3月，Intel與PCI-SIG組織合作制定推出了ATX3.0規范，主要為了越來越高的顯卡功耗而設計推出。ATX3.0標準定義了新的12VHPWR（12V High Power Connector）16針界面可為PCIe 5.0顯卡、擴展卡提供最高600W的供電能力。除了提升顯卡的供電能力外，ATX3.0也提高了10W（或2%標稱功率）低功率輸出的轉換效率要求；PWR_OK與PS_ON信號的時序規格也縮短許多，加快響應和系統喚醒。此外ATX3.0要求PSU要應對每年175200次的開關機要求，相較ATX2.0會更加耐用與節能。

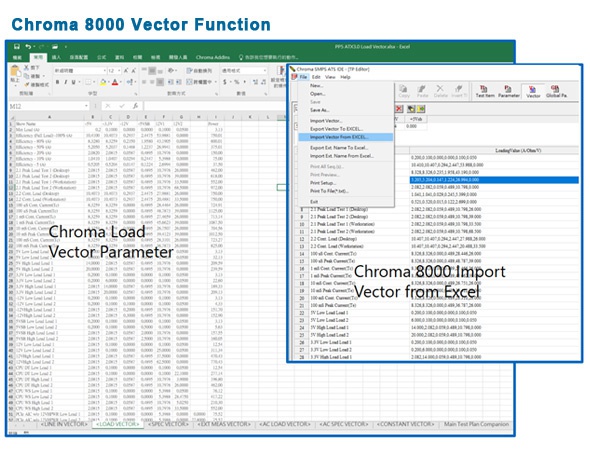

ATX3.0規范PSU各輸出信道負載測試條件設置均需參考文件編號338448 Desktop Platforms Power Supply Test Plan，超過60余項相當復雜的負載條件需要設置，故Intel另發布Test Plan Companion Calculator Excel文檔，方便PSU廠商運用計算測試負載條件。但要將如此多的負載條件一一輸入自動化測試系統填入對應的測試項目進行測試，工作仍十分繁瑣費時；致茂電子8000系統廣泛應用于電源產品的自動化測試，其具備負載向量（Vector）參數設定功能，可利用Excel編輯測試參數再匯入8000測試程序中，故致茂電子將Intel的Test Plan Companion Calculator內容解譯并入Vector Excel格式檔，使用者只需輸入PSU功率與各輸出信道電流規格后，相關測試項目的負載條件便可自動計算帶入，再將其匯入8000系統，如此一來測試程序（Test Program）里所有測項的負載測試條件便自動更新設定，可大幅縮短至少90%以上的測試參數修改時間，加快PSU的測試驗證。
您的電源供應器（PSU）是否符合Intel最新的ATX3.0設計指南？能否達到ATX 3.0 12VHPWR Power Excursion 200%功耗偏移持續100us的要求？歡迎對ATX3.0的電源測試與測量儀器系統配置有興趣的業界先進，點擊客服咨詢并留下您的聯絡方式，我們將竭誠的為您服務與交流ATX3.0相關測試應用：chroma 8000電源供應器自動測試系統
-
