- 名稱：SDM3055/SDM3055-SC 5?位高精度臺式萬用表
- 型號：SDM3055
- 品牌：鼎陽科技
- 描述：SDM3055/SDM3055-SC 5?位高精度臺式萬用表讀數分辨率（240,000 count）,真有效值交流電壓和交流電流測量,配...
服務熱線：0755-86185757
多功能測量，雙顯示功能
· 5?位讀數分辨率
· 可測量ACV,ACI,DCV,DCI,電阻,電容,頻率,周期,溫度等多種參數
· 支持二極管測試，連通性測試

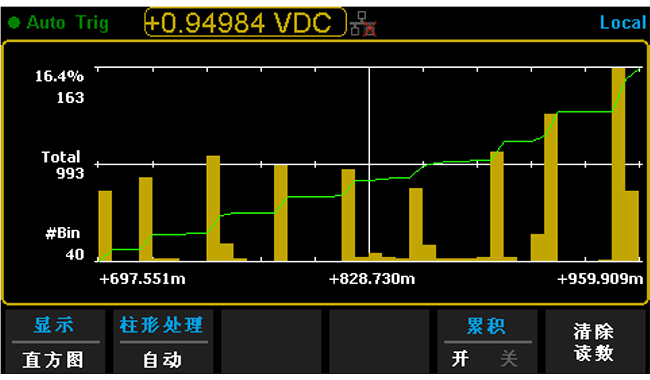

圖形化和數據統計
根據緩存里的已采集數據以圖形方式展示，更直觀地觀察測量值參數變化；根據已采集數據提供數據統計以便客戶分析
· 支持條形圖、趨勢圖、直方圖顯示
· 數據統計顯示測試期間測量數據的最大值、最小值、平均值、偏差范圍、標準差和樣本數
· 采集到的數據可以存儲到外部存儲器，可長時間數據存儲以及數據處理

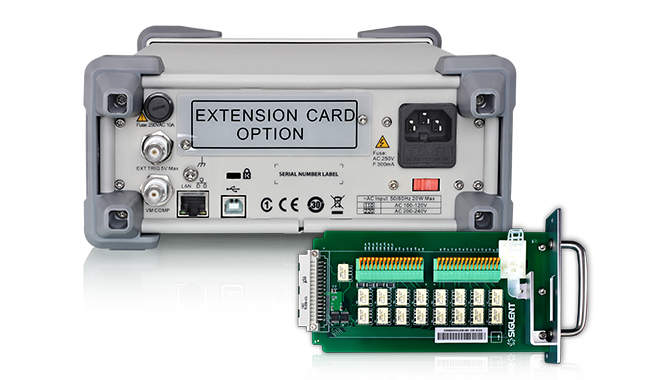

掃描卡（僅SDM3055-SC支持）
16路通道數據采集（12個多功能通道+4個電流通道），結合精密的測量功能和靈活的信號連接功能，提供豐富的測試測量解決方案
· 通道間切換時間：180 ms
· 配合上位機分析軟件 EasyDMM，實現數據記錄，收集，監控等功能
· 支持主機顯示測量通道趨勢圖運算功能
· 支持SCPI指令實現計算機控制自動化測試
-
配置接口：USB Device，USB Host，LAN，GPIB(選配)
-
設置和測量數據可通過 VXI11，USBTMC, U 盤導入或 者導出以方便用戶修改，查看，備份
-
4.3 英寸真彩 TFT-LCD 大屏顯示，分辨率 480*272
規格參數
|
直流電壓測量
|
200 mV ，2 V，20 V，200 V，1000 V
|
|
直流電流測量
|
200 μA，2 mA，20 mA，200 mA，2A，10A
|
|
交流電壓測量
|
True-RMS，200 mV，2 V，20 V，200 V，750 V
|
|
交流電流測量
|
True-RMS，20 mA，200 mA，2 A，10 A
|
|
2、4線電阻測量
|
200 Ω，2 KΩ，20 KΩ，200 KΩ，2 MΩ，10 MΩ，100 MΩ
|
|
電容測量
|
2 nF，20 nF，200 nF，2 μF，20 μF，200 μF，1000 μF
|
|
連通性測試
|
量程固定在2 kΩ
|
|
二極管測試
|
0~4 V 閾值可調
|
|
頻率測試
|
20 Hz~1 MHz
|
|
周期測試
|
1 μs~0.05 s
|
|
溫度測量
|
支持熱電偶，熱電阻溫度傳感器
|
|
數學運算功能
|
最大值、最小值、平均值、標準差、相對測量、條形表，直方圖，趨勢圖，dB/dBm，限值等
|
|
顯示
|
4.3 英寸真彩 TFT-LCD 大屏顯示，分辨率 480*272
|
|
讀數分辨率
|
真正的5? 位讀數分辨率（240,000 count）
|
|
總容量
|
1 Gb Nand Flash
|
|
標配接口
|
USB Device，USB Host，LAN
|
|
選配接口
|
USB-GPIB
|
|
掃描卡SC1016
|
SDM3055：無
SDM3055-SC：有
|
掃描卡SC1016規格一覽
|
最大輸入交流電壓
|
125 Vrms 或 175 V 峰峰值，頻率 100 kHz，0.3 A 開關電流 ,125 VAC( 觸點阻性負載 )
|
|
電耐久性
|
＞ 100000 次，在 1 A 30 VDC 條件下
＞ 100000 次，0.3 A 125 VDC 條件下
|
|
觸點電阻
|
75 mΩ（在 6 VDC, 1 A 時阻值最大）
|
|
最大切換電壓
|
250 VAC，220 VDC
|
|
最大切換功率
|
62.5 VA / 30 W
|
|
絕緣電阻
|
大于 1 G ohm （500VDC）
|
|
最快切換時間
|
180 ms （通道 → 通道）
|
|
連接線類型
|
壓扣式接線端，#24 AWG 型號連接線
|
|
型號
|
讀數分辨率
|
年直流電壓準確度
|
直流電壓測量范圍
|
交流電壓測量范圍
|
直流電流測量范圍
|
|
SDM3055-SC
|
5?
|
0.00015
|
200 mV ~ 1000 V
|
200 mV ~ 750 V
|
200 μA ~ 10 A
|
|
SDM3055
|
5?
|
0.00015
|
200 mV ~ 1000 V
|
200 mV ~ 750 V
|
200 μA ~ 10 A
|
