- 名稱：SDM3065X/SDM3065X-SC 6?位高精度臺式萬用表
- 型號：SDM3065X
- 品牌：鼎陽科技
- 描述：鼎陽SDM3065X/SDM3065X-SC 6?位數字萬用表讀數分辨率（2,200,000 count），真有效值交流電壓和交流電流測量...
服務熱線：0755-86185757
產品概述
主要特點
選型指南
資料下載
多功能測量，雙顯示功能
· 6?位讀數分辨率
· 可測量ACV,ACI,DCV,DCI,電阻,電容,頻率,周期,溫度等多種參數
· 支持二極管測試，連通性測試

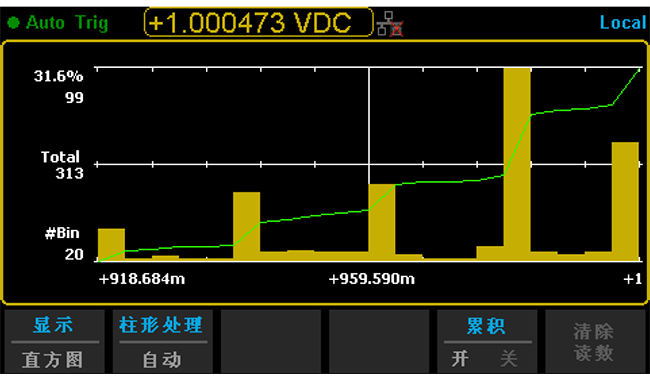

圖形化和數據統計
根據緩存里的已采集數據以圖形方式展示，更直觀地觀察測量值參數變化；根據已采集數據提供數據統計以便客戶分析
· 支持條形圖、趨勢圖、直方圖顯示
· 數據統計顯示測試期間測量數據的最大值、最小值、平均值、偏差范圍、標準差和樣本數
· 采集到的數據可以存儲到外部存儲器，可長時間數據存儲以及數據處理

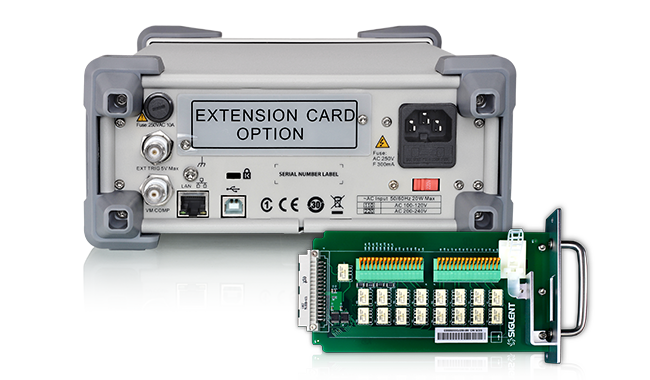

掃描卡（僅SDM3065X-SC支持）
16路通道數據采集（12個多功能通道+4個電流通道），結合精密的測量功能和靈活的信號連接功能，提供豐富的測試測量解決方案
· 通道間切換時間：180 ms
· 配合上位機分析軟件 EasyDMM，實現數據記錄，收集，監控等功能
· 支持主機顯示測量通道趨勢圖運算功能
· 支持 SCPI 指令實現計算機控制自動化測試
-
6? 位讀數分辨率（2,200,000 count）
-
配置接口：USB Device，USB Host，LAN，GPIB(選配)
-
設置和測量數據可通過 VXI11，USBTMC, U 盤導入或 者導出以方便用戶修改，查看，備份
-
4.3 英寸真彩 TFT-LCD 大屏顯示，分辨率 480*272
規格參數
|
直流電壓測量范圍、精度
|
200 mV - 1000 V， 0.0035%
|
|
直流電流測量范圍、精度
|
200 uA - 10 A， 0.05%
|
|
交流電壓測量
|
True-RMS，200 mV，2 V，20 V，200 V，750 V
|
|
交流電流測量
|
True-RMS，200 μA，2 mA，20 mA，200 mA，2 A，10 A
|
|
電阻測量范圍、精度
|
200 Ω - 100 MΩ， 0.01%
|
|
電容測量
|
2 nF，20nF，200 nF，2 μF，20 μF，200 μF，2 mF，20 mF，100 mF
|
|
連通性測試
|
量程固定在2 kΩ
|
|
二極管測試
|
0~4 V 閾值可設置
|
|
頻率測試
|
3 Hz~1 MHz
|
|
周期測試
|
1 μs~0.33 s
|
|
溫度測量
|
支持熱電偶和熱電阻測量
|
|
數學運算功能
|
最大值、最小值、平均值、標準差、相對測量、條形表，直方圖，趨勢圖，dB/dBm，限值等
|
|
顯示
|
4.3 英寸真彩 TFT-LCD 大屏顯示，分辨率 480*272
|
|
讀數分辨率
|
真正的 6? 位讀數分辨率（2,200,000 count）
|
|
總?cè)萘?/span>
|
1 Gb Nand Flash
|
|
標配接口
|
USB Device，USB Host，LAN
|
|
選配接口
|
USB-GPIB
|
|
掃描卡SC1016
|
SDM3065：無
SDM3065X-SC：有
|
掃描卡SC1016規格一覽
|
最大輸入交流電壓
|
125 Vrms 或 175 V 峰峰值，頻率 100 KHz，0.3 A 開關電流 ,125 VAC( 觸點阻性負載 )
|
|
電耐久性
|
＞ 100000 次，在 1 A 30 VDC 條件下
＞ 100000 次，0.3 A 125 VDC 條件下
|
|
觸點電阻
|
75 mΩ（在 6 VDC, 1 A 時阻值最大）
|
|
最大切換電壓
|
250 VAC，220 VDC
|
|
最大切換功率
|
62.5 VA / 30 W
|
|
絕緣電阻
|
大于 1 G ohm （500VDC）
|
|
最快切換時間
|
180 ms （通道 → 通道）
|
|
連接線類型
|
壓扣式接線端，#24 AWG 型號連接線
|
|
型號
|
讀數分辨率
|
年直流電壓準確度
|
直流電壓測量范圍
|
交流電壓測量范圍
|
直流電流測量范圍
|
|
SDM3065X-SC
|
6?
|
0.0035 + 0.0006
|
200 mV ~ 1000 V
|
200 mV ~ 750 V
|
200 μA ~ 10 A
|
|
SDM3065X
|
6?
|
0.0035 + 0.0006
|
200 mV ~ 1000 V
|
200 mV ~ 750 V
|
200 μA ~ 10 A
|
